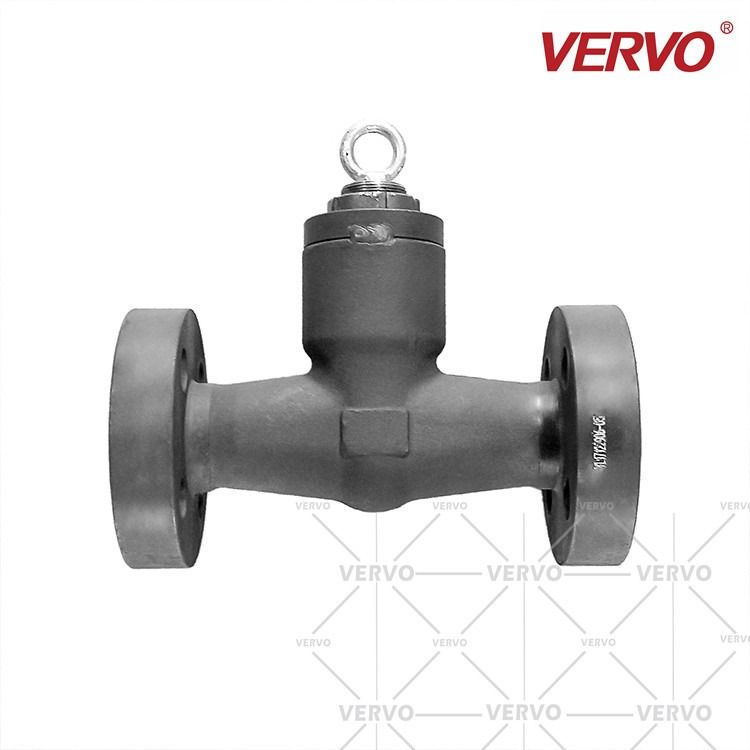

25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง

ข้อมูลพื้นฐาน
สถานที่กำเนิด: LISHUI, ZHEJIANG
ชื่อแบรนด์: VERVO
ได้รับการรับรอง: API/ISO/CE
หมายเลขรุ่น: H41Y-2500LB-DN25
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: กรณีไม้อัด
เวลาการส่งมอบ: 30
เงื่อนไขการชำระเงิน: T / T, L / C, D / P, Wester N Union
สามารถในการผลิต: 400000
มาตรฐานการออกแบบ: API602/BS5352/ASME B16.34 วัสดุร่างกาย:: เหล็กกล้าคาร์บอน ASTM A105N
เส้นผ่าศูนย์กลางที่กำหนด: 1INCH DN25 ความดัน: 2500LB
สิ้นสุดการเชื่อมต่อ SWon.: หน้าแปลน RTJ ประจันหน้า: ASME B16.10
ทดสอบและตรวจสอบ: API 598
แสงสูง:

1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน

,

วาล์วตรวจสอบซีลแรงดัน 25 มม.

,

วาล์วตรวจสอบชนิดยกลูกสูบ

2500LB ความดันปิดผนึกฝาครอบวาล์วตรวจสอบหน้าแปลน 1 '' เช็ควาล์ว ความดันซีลเช็ควาล์ว 25mm Piston Lift Check Valve



รายละเอียดสินค้า

25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 0

เวอร์โว่ เช็ควาล์วเหล็กหลอมได้รับการออกแบบและผลิตเพื่อให้มีอายุการใช้งานสูงสุดและเชื่อถือได้เช็ควาล์วปลอมสามารถเต็มพอร์ตหรือลดพอร์ตได้ตามความต้องการของลูกค้าวาล์วมีให้เลือกทั้งวัสดุตัวถังและฝากระโปรงหน้า

มาตรฐานที่ใช้บังคับ

25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 0
มาตรฐานการออกแบบ: API 602, ASME B16.34, BS 5352
ตัวต่อตัว: ASME B16.10, EN 558, DIN 3202
ปลายหน้าแปลน: ASME B16.5, DIN2533
ปลายก้นบึ้ง: ASME B16.25, DIN3239
ปลายเชื่อมซ็อกเก็ต: ASME B16.11
ปลายเกลียว: ASME B1.20.1
การตรวจสอบและทดสอบ: API 598

สามารถใช้ได้ตาม NACE MR-0175, NACE MR-0103, ISO 15848, API 624


กลุ่มผลิตภัณฑ์

25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 0
ขนาด: 1/2" ~ 6" (DN15 ~ DN150)
คะแนน: ANSI 150lb ~ 2500lb
วัสดุของตัวเครื่อง: A105,LF2,F9,F11,F22,F304,F304L,F316,F316L,F321,F51,โลหะผสมเหล็ก,ฯลฯ.
ตัดแต่ง: ต่อ API 600


คุณสมบัติการออกแบบ

25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 0
การออกแบบพอร์ตแบบเต็มหรือพอร์ตที่ลดลง
ประเภทสวิงหรือลูกสูบ / ลิฟท์
ฝาเกลียว ฝาเชื่อม หรือฝาปิดผนึกแรงดัน
ปลายเป็นหน้าแปลน เชื่อมชน เชื่อมด้วยซ็อกเก็ต หรือปลายเป็นเกลียว
โครงสร้าง Y-type เสริม



ขนาดและน้ำหนัก (เช็ควาล์ว - ฝาครอบซีลแรงดัน)



                                            25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 4

CL900~CL2500 แรงดันซีล Bonnet (PSB),
ลดพอร์ต (RP),
เกลียว (NPT), ซ็อกเก็ตเชื่อม (SW), ก้นเชื่อม (BW)
ขนาด (NPS) RP 3/8 1/2 3/4 1 1-1/4 1-1/2 2
ประจันหน้า CL900
CL1500
หลี่ 140 140 140 140 178 178 216
CL2500 182 182 182 182 232 232 272
ส่วนสูง NS 115 115 115 115 150 150 195
เส้นผ่านศูนย์กลางของพอร์ตไหล NS 8 10.3 13.5 18 23 29 36
น้ำหนัก (กิโลกรัม) CL900
CL1500
PSB 7.5 7.5 7.5 7.5 10.5 10.3 22
CL2500 11.8 11.8 11 11 23 26.5 39
25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 5
CL900~CL2500 แรงดันซีล Bonnet (PSB),
เต็มพอร์ต (FP), สกรูนอกและแอก (OS&Y),
เกลียว (NPT), ซ็อกเก็ตเชื่อม (SW), ก้นเชื่อม (BW)
ขนาด (NPS) RP 3/8 1/2 3/4 1 1-1/4 1-1/2 2
ประจันหน้า CL900
CL1500
หลี่ 140 140 140 140 178 178 216
CL2500 182 182 182 182 232 232 272
ส่วนสูง NS 115 115 115 115 150 150 195
เส้นผ่านศูนย์กลางของพอร์ตไหล NS 8 13.5 17 22 28 34 42
น้ำหนัก (กิโลกรัม) CL900
CL1500
PSB 7.5 7.5 7.5 7.5 10.5 10.3 22
CL2500 11.8 11.8 11 11 23 26.5 39
25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 6
CL900~CL2500 แรงดันซีล Bonnet (PSB), ลดพอร์ต (RP),
หน้าแปลน (RF/RTJ)
ขนาด (NPS) RP 3/8 1/2 3/4 1 1-1/4 1-1/2 2
ประจันหน้า CL900
CL1500
หลี่   216 229 254 279 305 368
CL2500   264 273 308 349 384 451
ส่วนสูง NS   115 115 115 150 150 195
เส้นผ่านศูนย์กลางของพอร์ตไหล NS   13.5 17 22 28 34 42
น้ำหนัก (กิโลกรัม) CL900
CL1500
PSB   10.5 12 14 20 27 33
CL2500   13 15 17 25 30 35
1. วาล์วหน้าแปลนผิดนัดโดยหน้าแปลนหนึ่ง
2.ขนาดและน้ำหนักมีไว้เพื่อการอ้างอิงเท่านั้นและอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ
3.สำหรับข้อมูลมิติเพิ่มเติม โปรดติดต่อตัวแทนฝ่ายขายของเรา

คีย์เวิร์ดของ 2500LB ความดันปิดผนึกฝาครอบวาล์วตรวจสอบหน้าแปลน 1 '' เช็ควาล์ว ความดันซีลเช็ควาล์ว 25mm Piston Lift Check Valve

25mm 1 '' วาล์วตรวจสอบซีลแรงดันหน้าแปลน Piston Lift 2500 LB วาล์วตรวจสอบเหล็กปลอมแปลง 7

API602 เช็ควาล์วยก,API602 เช็ควาล์วลูกสูบ,1 นิ้ว ยก เช็ควาล์ว,วาล์วตรวจสอบลิฟท์แปลน RTJ,DN25 เช็ควาล์วลูกสูบ 1 นิ้ว ลูกสูบ เช็ควาล์ว,ลด เบื่อ ลิฟท์เช็ควาล์ว 25mm เช็ควาล์วลูกสูบ 2500LB Piston เช็ควาล์ว,วาล์วตรวจสอบลูกสูบ PSC,วาล์วตรวจสอบการยกฝาปิดซีลแรงดัน
