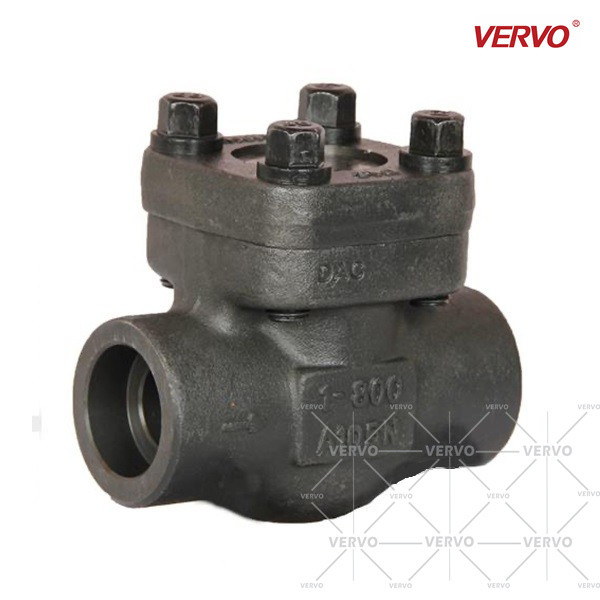

Bolted Bonnet วาล์วตรวจสอบเหล็กกล้าปลอมแปลง Class 800 Socket Weld Swing Type A105N 1 "Dn25

API602 วาล์วตรวจสอบการแกว่งเหล็กปลอมแปลง Class 800 A105N 1 นิ้วเต็ม Bore Bolted Bonnet Dn25 ซ็อกเก็ตเช็ควาล์วเชื่อม

เช็ควาล์วเหล็กหลอม

เวอร์โว่ เช็ควาล์วเหล็กปลอมแปลงมีให้เลือกทั้งแบบสวิง แบบลิฟต์ ฝาเกลียวแบบเกลียว และแบบฝาแบบเชื่อมสำหรับคาร์บอน สแตนเลส สแตนเลสดูเพล็กซ์ โลหะผสม และวัสดุพิเศษอื่นๆเช็ควาล์วเหล็กปลอมแปลง VERVO ผลิตขึ้นตามการออกแบบ API 602

วาล์วตรวจสอบปลอมแปลงคือการจัดเตรียมแผ่นเดียวด้วยแรงปานกลาง ดิสก์จะเปิดหรือปิดรอบเพลาพินคงที่โดยอัตโนมัติเมื่อสื่อหยุดการไหล แผ่นดิสก์จะถูกปิดด้วยแรงของมันเองไม่มีการแทรกแซงด้วยตนเองมีส่วนร่วมในกระบวนการทั้งหมด

เช็ควาล์วเป็นหลักเพื่อป้องกันการไหลย้อนกลับของสื่อและให้แน่ใจว่าช่องสื่อไหลทางเดียวเท่านั้นช่วยป้องกันอุบัติเหตุในขณะที่สูญเสียพลังงานอย่างกะทันหันในตัวกลางท่อ เช่น อุปกรณ์ไฟฟ้า เช่น ปั๊มเสียหาย และกระแสสำรองปานกลางกับแหล่งพลังงาน

กลุ่มผลิตภัณฑ์

ขนาด NPS 1/2 ถึง NPS 4

ชั้น 800 ถึง ชั้น 2500



วัสดุ

มีจำหน่ายในรูปแบบ Forged (A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel, Inconel, Hastelloy



คุณสมบัติการออกแบบ

SW, NPT, RF หรือ BW

สกรูและแอกนอก (OS&Y)

ฝาปิดเกลียว, หมวกเชื่อมหรือฝาปิดแรงดัน



มาตรฐานการออกแบบ

ออกแบบและผลิตตามมาตรฐาน API 602, ASME B16.34

สิ้นสุดการเชื่อมต่อตาม ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ)

ทดสอบและตรวจสอบตาม API 598

สามารถใช้ได้ตาม NACE MR-0175, NACE MR-0103, ISO 15848, API 624



สิ่งของ	เช็ควาล์ว
ใบรับรอง	ISO9001,ISO14001,ISO18001,TS,CE,API
ยี่ห้อ	เวอร์โว่
หมายเลขรุ่น	H61Y-800LB-DN25
ขนาดพอร์ต	1'',DN25
ประเภทโครงสร้าง	ลิฟท์/สวิงเช็ควาล์ว
ความดัน	800LB
อุณหภูมิ	-29-429ดีกรี
แบบฟอร์มการเชื่อมต่อ	เชื่อมซ็อกเก็ต
วัสดุ	เหล็กหลอม เหล็กกล้าคาร์บอน ASTM A105
ลักษณะเฉพาะ	ถอดประกอบง่าย



ขนาดและน้ำหนัก (เช็ควาล์ว - ชนิดสวิง )







CL800	ฝาครอบโบลท์ (BC)/ ฝาครอบเครื่องเชื่อม (WC) ลดพอร์ต (RP)/เต็มพอร์ต (FP) เกลียว (NPT), ซ็อกเก็ตเชื่อม (SW), ก้นเชื่อม (BW)
ขนาด (NPS)	RP	1/2	3/4	1	1-1/4	1-1/2	2	2-1 / 2
	FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
ประจันหน้า	หลี่	79	92	111	120	120	140
ส่วนสูง	NS	55	60	80	90	100	105
พอร์ตไหล เส้นผ่านศูนย์กลาง	NS	10.5	13.5	17	22	28	34
น้ำหนัก (กิโลกรัม)	BB	1.8	2	3.8	4.5	5.5	9
	WB	1.7	1.9	3.6	4.3	5.3	8.7
CL900 CL1500	ฝาครอบโบลท์ (BC)/ ฝาครอบเครื่องเชื่อม (WC) ลดพอร์ต (RP)/เต็มพอร์ต (FP) เกลียว (NPT), ซ็อกเก็ตเชื่อม (SW), ก้นเชื่อม (BW)
ขนาด (NPS)	RP	1/2	3/4	1	1-1/4	1-1/2	2	2-1 / 2
	FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
ประจันหน้า	หลี่	92	111	120	120	140	178
ส่วนสูง	NS	60	80	90	100	105	115
พอร์ตไหล เส้นผ่านศูนย์กลาง	NS	10.5	13.5	17	22	28	34
น้ำหนัก (กิโลกรัม)	BB	2	3.9	4.5	5.5	9	16
	WB	1.9	3.6	4.3	5.3	8.7	15.5
CL2500	ฝาเชื่อม (WC), ลดพอร์ต (RP)/เต็มพอร์ต (FP) เกลียว (NPT), ซ็อกเก็ตเชื่อม (SW), ก้นเชื่อม (BW)
ขนาด (กรมอุทยานฯ)	RP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
ประจันหน้า	หลี่		120	120	120	140	178	178
ส่วนสูง	NS		90	100	105	115	115	115
พอร์ตไหล เส้นผ่านศูนย์กลาง	NS		10.5	13.5	17	22	28	34
น้ำหนัก (กิโลกรัม)	WB		4.5	5.5	9	16	23	23
