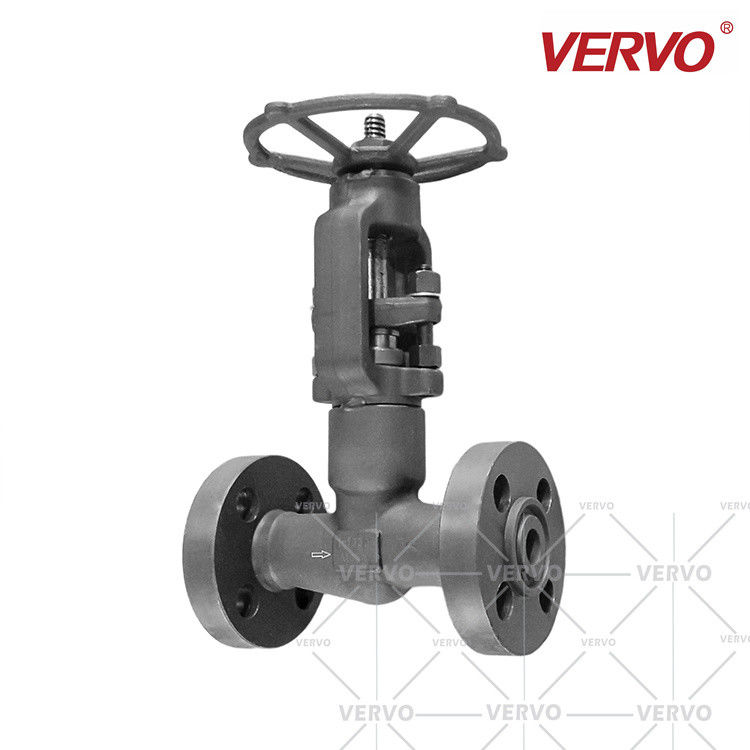

แรงดันเหล็กหลอมซีลลูกโลกวาล์ว Bonnet 2 นิ้ว Integral Flange RTJ PSB

ฟอร์จสตีลหน้าแปลนซีลแรงดัน Bonnet Globe Control Valve วาล์วโลก 2 นิ้ว Integral Flange RTJ PSB Globe Valve

วาล์วลูกโลกเหล็กหลอม

เวอร์โว่วาล์วโลกเหล็กหลอมมีให้เลือกสามแบบการออกแบบครั้งแรกคือ Bolted Bonnet พร้อมข้อต่อชาย - หญิง ปะเก็นแผลเกลียว ทำใน F304/แกรไฟต์นอกจากนี้ยังมีปะเก็นวงแหวนเมื่อแจ้งความประสงค์การออกแบบที่สองคือฝากระโปรงหน้าแบบเชื่อมที่มีข้อต่อแบบเกลียวและแบบซีลเมื่อแจ้งความประสงค์จะมีรอยเชื่อมที่มีความแข็งแรงในการเจาะเต็มรูปแบบการออกแบบที่สามคือฝากระโปรงซีลแรงดัน พร้อมข้อต่อฝาเกลียวและซีลแรงดัน
การออกแบบและข้อกำหนดของ Globe valve
เวอร์โว่วาล์วโลกเป็นไปตาม API602, BS5352 และ ASME B16.34แต่ละรายการได้รับการทดสอบตาม API598 และการทำเครื่องหมายเป็นไปตาม MSS SP-25

ข้อมูลจำเพาะ

1) ขนาดวาล์ว : 1/2" ~ 6"
2) คะแนนที่ใช้บังคับ: ASME 1500# ~ 2500#
3) อุณหภูมิ : สูงถึง 500℃
4) รหัสและมาตรฐาน : API, BS, ASME, ASTM
ออกแบบโดย ASME B16.11 / 16.25 / 16.34 / 16.5
5) การก่อสร้าง
• สิ้นสุดการเชื่อมต่อ : แบบ Socket-Welded หรือ Flanged Type
• PSB (=Pressure-Seal Bonnet) Type
• เบื่อเต็มตัว
• แบบแมนนวลหรือแบบใช้มอเตอร์
(นิวเมติก ไฟฟ้า หรือไฮดรอลิก)

รายละเอียดโดยย่อ

ขนาดวาล์วโลก PSB

CL900~CL2500		แรงดันซีล Bonnet (PSB), เต็มพอร์ต (FP), สกรูนอกและแอก (OS&Y), เกลียว (NPT), ซ็อกเก็ตเชื่อม (SW), ก้นเชื่อม (BW)
ขนาด (NPS)		FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
ประจันหน้า	CL900 CL1500	หลี่	140	140	140	140	178	178	216
	CL2500		182	182	182	182	232	232	272
เส้นผ่านศูนย์กลางวงล้อ	CL900 CL1500 CL2500	W	160	160	160	160	180	180	200
ส่วนสูง	CL900 CL1500	NS	325	325	325	325	430	430	495
	CL2500		330	330	330	330	480	480	530
เส้นผ่านศูนย์กลางของพอร์ตไหล		NS	8	13.5	17	22	28	34	42
น้ำหนัก (กิโลกรัม)	CL900 CL1500	PSB	9	9	8.9	8.8	26	25.6	45
	CL2500		12.3	12.3	11.6	11	26	28.4	60
CL900~CL2500		แรงดันซีล Bonnet (PSB), เต็มพอร์ต (FP), สกรูนอกและแอก (OS&Y), หน้าแปลน (RF/RTJ)
ขนาด (NPS)		FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
ประจันหน้า	CL900 CL1500	แอล (อาร์เอฟ)		216	229	254	279	305	368
	CL2500			264	273	308	349	384	451
เส้นผ่านศูนย์กลางวงล้อ	CL900 CL1500 CL2500	W		160	160	160	180	180	200
ส่วนสูง	CL900 CL1500	NS		325	325	325	430	430	495
	CL2500			330	330	330	480	480	530
เส้นผ่านศูนย์กลางของพอร์ตไหล		NS		13.5	17	22	28	34	42
น้ำหนัก (กิโลกรัม)	CL900 CL1500	PSB		11.9	13.7	18	36.8	37	45
	CL2500			13	17	22	30	42	58
ขนาดและน้ำหนักมีไว้เพื่อการอ้างอิงเท่านั้นและอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ
3. วาล์วหน้าแปลนผิดนัดโดยหน้าแปลนหนึ่ง
4. สำหรับข้อมูลขนาดหรือมิติเพิ่มเติม โปรดติดต่อตัวแทนฝ่ายขายของเรา
